PC-SRD

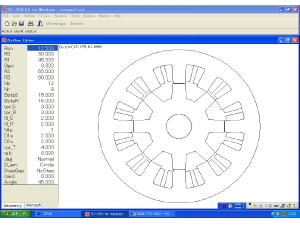

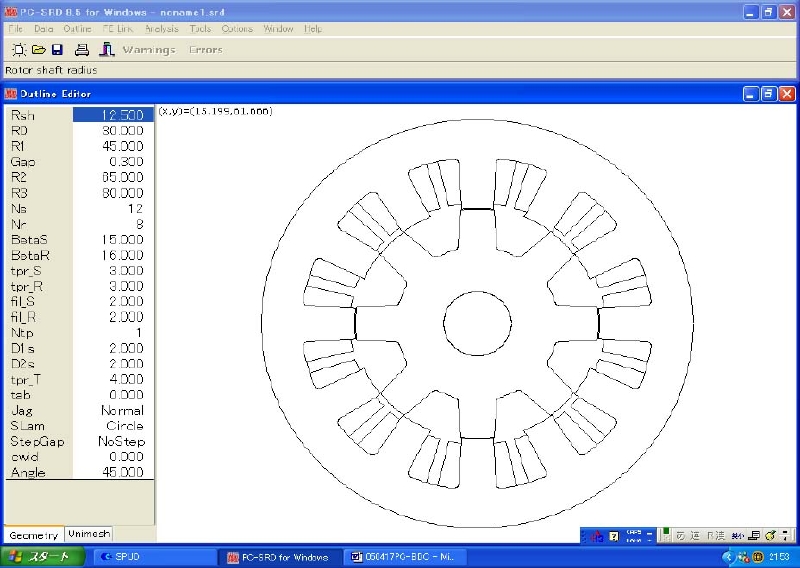

1.アウトラインエディタで形状を入力

SPEED

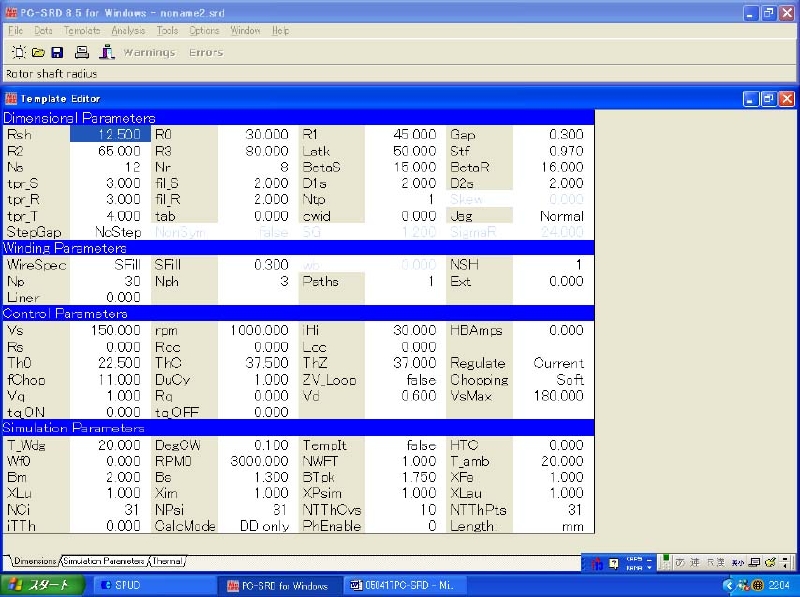

2.テンプレートエディタでシミュレーション条件を設定　
　フェーズアドバンスは重要

SPEED

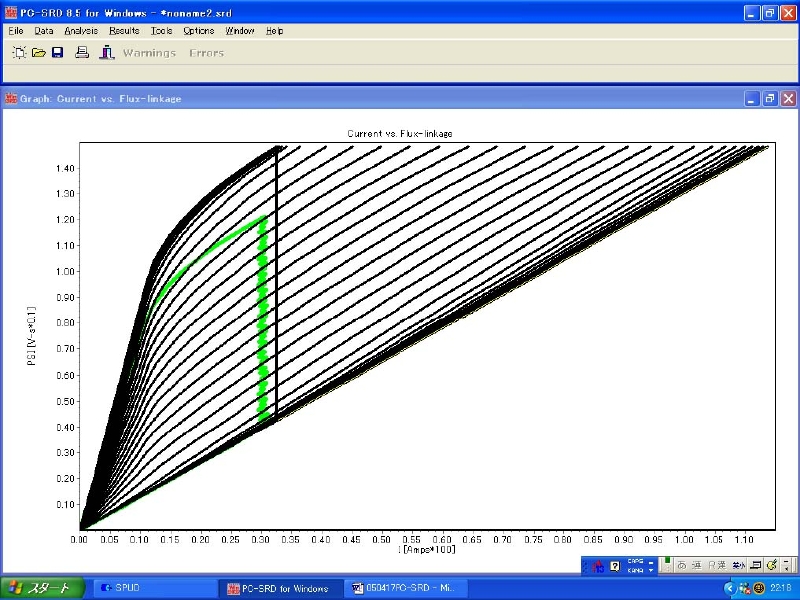

3.フラックスリンケージを表示

SPEED

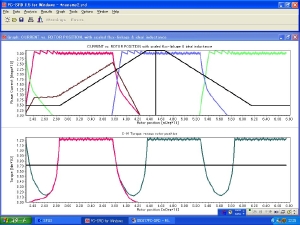

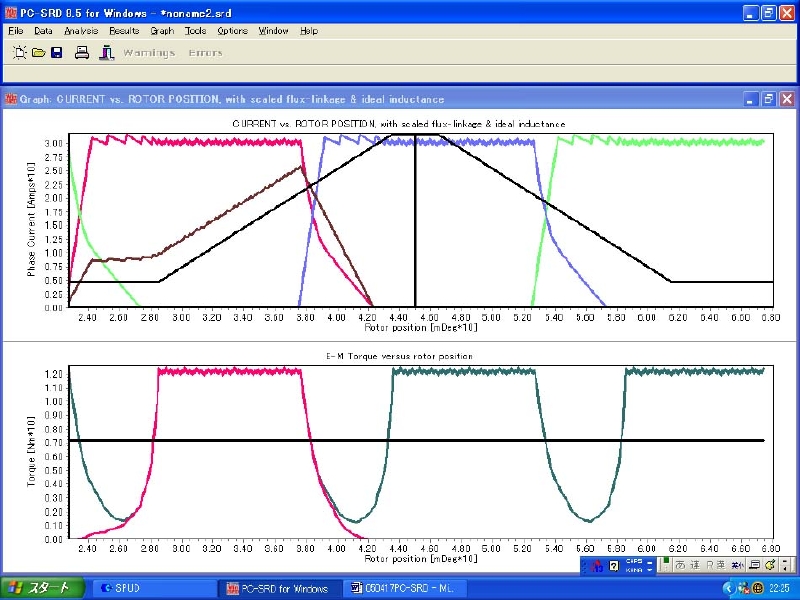

4.電流波形/トルクを計算出力（例）

SPEED

  • 簡単入力アウトラインエディタ
  • 標準SRモータテンプレート内蔵
  • スチールデータベース内蔵（設定可能）
  • 速い磁気回路計算
  • エネルギコンバージョンループの計算
  • レジング機能にて網羅的解析可能
  • 電流電圧波形出力
  • 電流波形高調波分析
  • トランジスタ/ダイオードロスを含てダイナミック分析
  • 出力デザインシート　100パラメータ

計算速度が早く比較的高精度（誤差5％以内）（SPM）JMAGと組み合わせてさらに高精度可能
唯一のSR（スイッチトリラクタンス）モーター特性解析ツール
